GUIを実行する

ここまで、RT-LABモデルを動くようにし、そしてVBを使用してGUIを作成しました。
それではいよいよ、GUIを使用してRT-LABモデルを動かせるようにしましょう。

GUIの起動

VBから、先ほど作成したGUIを実行してみます。そのために、VBの開始ボタンをクリックします。

モデルを開く

起動したGUIから「開く」ボタンをクリックします。

*ご注意* この「開く」は、RT-LABのMainControlにおける「Open」に相当します。このボタンを
クリックしても、Simulinkモデルが開かれたりはしませんのでご注意ください。

信号割り当て

モデルのコンパイルは、すでにRT-LABのMainControlで済ませています。したがってコンパイルを
あえて再び行う必要はありません。

そこで、「信号割当」へと進む事にします。信号割り当てとは、RT-LABのモデル上の信号と、GUIパーツとを対応付けるための作業です。

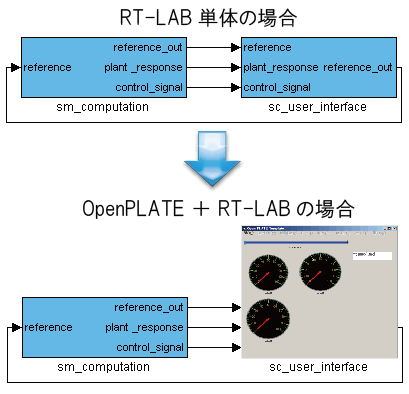

このように、OpenPLATEとRT-LABを組み合わせて動作させる場合には、RT-LABの sc_・・・ サブシステムを、

OpenPLATEで作成したGUIで置き換える形になります。

この時、どのSimulink信号を、どのGUIパーツに対応させるのか？といった事をきちんと決めてやる必要があります。

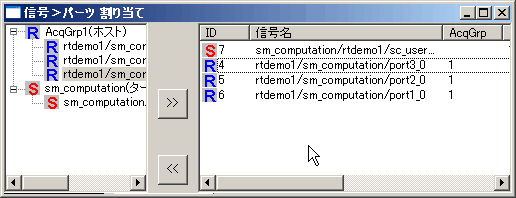

そこで、「信号割当」画面を使用して、パーツと信号とに対応付けを行います。

割り当てが済んだら、「OK」ボタンをクリックします。

モデルの実行

GUIの「ロード」をクリックすると、RT-LABターゲットマシンへのロードを開始します。
ロードが完了したら「実行」をクリックすることで、モデルの実行が開始します。
スライダーを動かすと、それに応じてメーターの表示が変化する事が確認できるかと思います。

モデルの停止

「リセット」「閉じる」の順にクリックする事で、モデルを停止する事が出来ます。

以上で、OpenPLATE＋RT-LABで動作させる場合のチュートリアルは終了です。
