受託開発実績:SILS向けGUIの作成
SILS環境で簡単に使用できるGUIを作成させていただきました。
導入前の問題点
お客様の部署では、Simulinkモデルを仕様書の補助資料として使用されていました。Simulinkと、そこに埋め込んだCコード(S-Function)の振る舞いでもって、作成したいECUの動作を表現します。

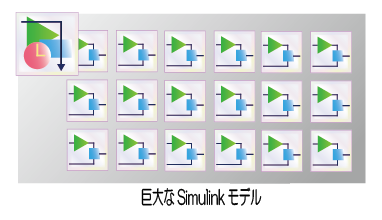

ところが、Simulinkモデルはかなり巨大な物であったため、その振る舞いを理解するのは大変でした。あちらこちらにScopeを付けてしまうと、何が何やら分からなくなってしまうからです。
そのため、せっかく分かりやすいようにと作ったSimulinkモデルですが、あまり活用されているとは言い難い状況でした。
ソリューション
そこで、次のようなGUIを作成させていただきました。
特長は、次の通りです。
画面構成

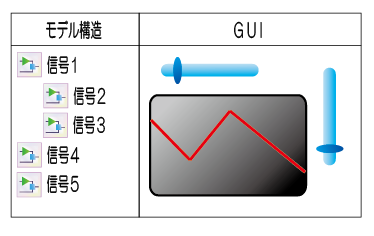

■画面の左側に、モデルの構造がツリー表示される
GUI構築
■Excelのようにタブ構造をもったパネルに、GUIを配置できる
■モデルツリー上の信号を、GUIパーツ上にドラッグ&ドロップして割り当て出来る
■モデルに対しては、特に修正を加える必要が無い
GUI実行
■ConstantブロックなどのパラメータをGUIで変更できる
■S-Function内のグローバル変数の値をモニターする事ができる
■ボタン1つで、Simulinkを起動しモデル実行できる
■パラメータスイープしながらモデルを自動実行し、その結果をロギングできる
似た様なツールは色々ありますが、S-Function内の変数をモニターできるという所が特徴的かと思います。これは、通常の手段では実現できないため、それなりの工夫が必要でした。
