コントローラとHILSの接続(2)

受託開発実績:コントローラとHILSの接続(2)

独自通信プロトコルで動作するECUと、HILSシステムとの接続アダプタを作成させていただきました。

導入前の問題点

お客様の開発対象は、とある独自通信プロトコルで動作するECUの開発でした。

このECUを試験するには、通信相手が必要です。そこで、HILSシステムを通信相手にする事にしました。



しかし、このプロトコルはLINベースではあるものの、車両メーカーによる独自の拡張がなされていました。そのため、市販の通信アダプタでは対応できませんでした。

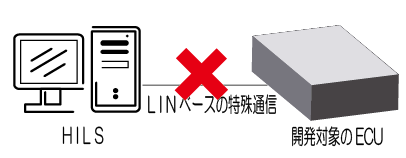

ソリューションhils_controller2_00

お客様から、LINベースの独自通信プロトコル仕様をいただき、それをベースにアダプタを作成させていただきました。

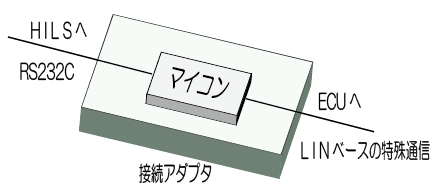

hils_controller2_01

特長は、次の通りです。

■アダプタとHILSとはシリアル通信を行う

■アダプタとECUとは、独自通信を行う

■アダプタはECUからの信号を読み取り、ボーレートに自動追従するようにしました

■HILSで使えるドライバーブロックを用意させていただき、そのブロックを使用して通信が行えるようにしました

この接続アダプタはご好評を頂き、HILSだけではなくWindows上でも使用できるようにされました。
